Khảo sát địa hình bằng UAV (Unmanned Aerial Vehicle) là phương pháp sử dụng máy bay không người lái tích hợp thiết bị thu nhận hình ảnh quang học hoặc cảm biến LiDAR để quét bề mặt thực địa. Quá trình này giúp tạo ra bình đồ ảnh trực giao (Orthomosaic), mô hình số độ cao (DEM/DSM) và bản đồ địa hình tỷ lệ lớn với độ chính xác tọa độ, độ cao đạt chuẩn quy phạm nhà nước.

Trả lời ngắn gọn cho câu hỏi của nhiều chủ đầu tư: Đo đạc bằng UAV hoàn toàn có thể thay thế phương pháp đo đạc truyền thống trong các dự án diện tích lớn, địa hình phức tạp, giúp rút ngắn đến 70% thời gian thi công mà vẫn đảm bảo độ chính xác đến hàng centimet.

Bài viết này sẽ mang đến cho bạn góc nhìn chuyên môn, thực tế và khách quan nhất về dịch vụ đo đạc bằng flycam/UAV hiện nay.

1. Tại sao UAV lại là cuộc cách mạng trong ngành trắc địa bản đồ?

Với các phương pháp đo đạc truyền thống, để khảo sát một khu vực đồi núi rộng 500 hecta, một tổ đội 4-5 kỹ sư của chúng tôi có thể phải mất hàng tháng trời phát tuyến, chặt cây, lập trạm máy. Chưa kể đến những rủi ro về an toàn lao động tại các khu vực mỏ đá, sạt lở hoặc rừng rậm.

Ứng dụng máy bay không người lái (UAV) giải quyết triệt để những bài toán này. Khảo sát địa hình bằng UAV mang lại khả năng tiếp cận những địa hình “bất khả xâm phạm”. Bằng việc lập trình đường bay tự động trên phần mềm, UAV quét toàn bộ bề mặt dự án chỉ trong vài giờ đồng hồ. Dữ liệu thu về không chỉ là những điểm tọa độ (X, Y, Z) thưa thớt như đo bằng sào gương, mà là hàng triệu điểm ảnh (Point Cloud) phản ánh chính xác 100% hiện trạng bề mặt nền đất, thảm thực vật và các công trình nhân tạo.

Khảo Sát Địa Hình Bằng UAV - Trắc Địa Hiện Đại Tại Bách Việt United

2. Tính pháp lý và sự tuân thủ Tiêu chuẩn Việt Nam (TCVN)

Nhiều khách hàng thường hỏi tôi: “Đo bằng máy bay thì có được các cơ quan chức năng nghiệm thu không? Có đáp ứng quy chuẩn bản đồ không?”

Câu trả lời là Có, miễn là quy trình thực hiện tuân thủ nghiêm ngặt các tiêu chuẩn của ngành. Tại Bách Việt United, dữ liệu UAV không phải là những bức ảnh chụp từ trên cao đơn thuần để “nhìn cho đẹp”. Đó là dữ liệu trắc địa kỹ thuật số.

Chúng tôi thực hiện công tác khảo sát và lập bản đồ dựa trên sự tuân thủ các quy phạm hiện hành, tiêu biểu như:

TCVN 9398:2012 về Công tác trắc địa trong xây dựng công trình.
Các Thông tư của Bộ Tài nguyên và Môi trường quy định về kỹ thuật thành lập bản đồ địa hình tỷ lệ 1:500, 1:1000, 1:2000, 1:5000 bằng công nghệ ảnh hàng không.

Để đạt được độ chính xác theo TCVN, dữ liệu UAV bắt buộc phải được nắn chỉnh thông qua mạng lưới Điểm khống chế ảnh mặt đất (GCP – Ground Control Points) được đo đạc bằng công nghệ GNSS RTK kết nối với trạm CORS Quốc gia, đảm bảo hệ tọa độ VN-2000 chuẩn xác cho từng địa phương.

3. Quy trình khảo sát địa hình bằng UAV chuẩn kỹ thuật tại Bách Việt United

Khác biệt giữa một đơn vị quay phim flycam và một công ty trắc địa chuyên nghiệp nằm ở quy trình kỹ thuật. Dưới đây là 4 bước chuẩn hóa mà đội ngũ Bách Việt United luôn áp dụng:

Bước 1: Khảo sát hiện trường và thiết kế phương án bay

Kỹ sư của chúng tôi sẽ đánh giá đặc điểm địa hình, chướng ngại vật (cột điện cao thế, đồi núi) và điều kiện thời tiết. Sau đó, phần mềm chuyên dụng sẽ được dùng để thiết kế vệt bay, độ chồng lấp ảnh (thường là 75-80% cho chiều dọc và ngang) và độ cao bay (GSD – Ground Sample Distance) sao cho kích thước điểm ảnh đạt từ 2-5cm/pixel tùy theo yêu cầu tỷ lệ bản đồ.

Bước 2: Bố trí và đo đạc Điểm khống chế ảnh (GCP)

Đây là bước sống còn quyết định độ chính xác của bản đồ. Các điểm GCP được đánh dấu bằng các tấm bia phản quang nổi bật trên mặt đất, phân bố đều khắp khu vực khảo sát. Chúng tôi sử dụng máy đo RTK độ chính xác cao để lấy tọa độ và cao độ (X, Y, Z) của các điểm này, làm cơ sở để nắn chỉnh mô hình 3D sau này.

Bước 3: Thực hiện bay chụp và thu thập dữ liệu

UAV (thường là các dòng máy chuyên dụng như DJI Matrice 350 RTK hoặc Phantom 4 RTK) tự động cất cánh và ghi nhận hình ảnh theo đúng quỹ đạo đã lập trình. Công nghệ RTK/PPK tích hợp trên máy bay giúp mỗi bức ảnh đều được gắn tọa độ với sai số chỉ ở mức milimet ngay từ trên không.

Bước 4: Xử lý nội nghiệp và xuất bản đồ

Khâu tốn nhiều chất xám nhất là đây. Hàng ngàn bức ảnh thô được đưa vào các phần mềm đo ảnh mạnh mẽ (Photogrammetry). Kỹ sư tiến hành căn chỉnh, khử nhiễu, lọc thảm thực vật (để lấy cao độ mặt đất tự nhiên) và số hóa các chi tiết địa vật (đường giao thông, nhà cửa, ranh giới thửa đất) lên môi trường CAD/GIS.

4. Những dữ liệu giá trị nào khách hàng sẽ nhận được?

Khi sử dụng dịch vụ khảo sát địa hình bằng UAV tại Bách Việt United, thay vì chỉ nhận được một bản vẽ AutoCad 2D khô khan như trước kia, chủ đầu tư sẽ nhận được một hệ sinh thái dữ liệu không gian vô cùng phong phú:

Bản đồ địa hình 2D (file .dwg, .dgn): Thể hiện đầy đủ đường đồng mức, cao độ, và các địa vật theo chuẩn ký hiệu bản đồ hiện hành.
Bình đồ ảnh trực giao (Orthomosaic): Bức tranh toàn cảnh dự án với độ phân giải siêu nét, ảnh thực tế được ghép lại và khử sai số biến dạng, có gắn tọa độ chuẩn VN-2000. Rất hữu ích cho công tác đền bù giải phóng mặt bằng.
Mô hình số bề mặt (DSM) và Mô hình số độ cao (DEM): Cực kỳ quan trọng đối với kỹ sư địa chất và thiết kế, dùng để tính toán khối lượng đào đắp (San lấp mặt bằng), phân tích thủy văn và thiết kế độ dốc.

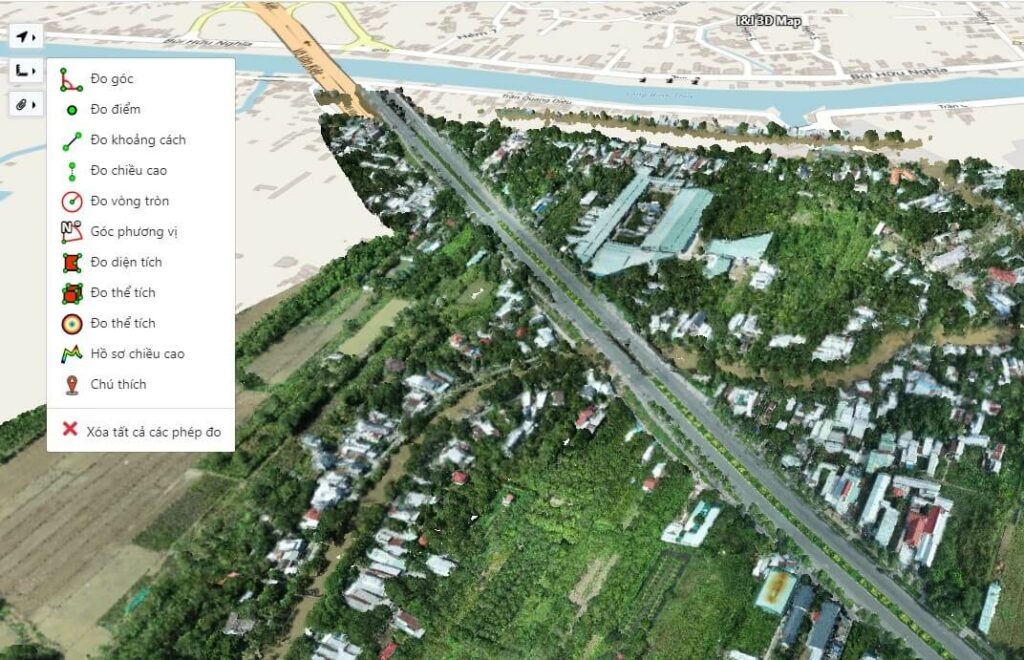

Đám mây điểm 3D (Point Cloud): Dữ liệu không gian ba chiều giúp các kiến trúc sư có cái nhìn trực quan nhất để lập quy hoạch dự án (BIM).

5. Tại sao nên chọn Bách Việt United cho dự án của bạn?

Trong bối cảnh công nghệ phát triển, việc sắm một chiếc máy bay không người lái không khó, nhưng để ứng dụng nó nhằm giải quyết bài toán trắc địa, địa chất công trình một cách chuẩn xác, có tính pháp lý thì đòi hỏi kinh nghiệm và hàm lượng kỹ thuật rất cao.

Với tư cách là một người làm nghề lâu năm, tôi tự hào khẳng định Bách Việt United là đối tác đáng tin cậy bởi:

Chuyên môn sâu sắc: Đội ngũ của chúng tôi không phải là những “phi công bay flycam”, chúng tôi là những kỹ sư trắc địa – bản đồ và địa chất công trình được đào tạo bài bản, am hiểu tường tận về các hệ quy chiếu và tiêu chuẩn kỹ thuật nhà nước.
Trang thiết bị hiện đại: Sở hữu các hệ thống UAV chuyên ngành được hiệu chuẩn định kỳ, kết hợp cùng các thiết bị GNSS RTK, toàn đạc điện tử tiên tiến nhất để đối chứng chéo dữ liệu.
Xử lý dữ liệu chuyên nghiệp: Năng lực số hóa và xử lý nội nghiệp mạnh mẽ, khả năng phân tách thảm thực vật phức tạp để bóc tách cao độ nền đất thực tế – một trong những thách thức khó nhất của đo ảnh hàng không tại Việt Nam.
Tư vấn giải pháp tổng thể: Không chỉ giao bản đồ, chúng tôi tư vấn cho chủ đầu tư cách ứng dụng dữ liệu đó vào thiết kế hạ tầng, tính toán khối lượng san nền sao cho tối ưu chi phí nhất.

Nếu dự án của bạn đang cần một giải pháp khảo sát địa hình nhanh chóng, an toàn, trực quan và độ chính xác tuyệt đối, công nghệ khảo sát bằng UAV chính là lựa chọn hoàn hảo nhất lúc này. Hãy liên hệ ngay với Bách Việt United để đội ngũ kỹ sư của chúng tôi tư vấn phương án kỹ thuật và báo giá tối ưu nhất cho đặc thù dự án của bạn.
